Autocostruzione Mini Benny

Ho notato che anche ad altri interessa costruire questo piccolo kayak, ed è sempre più difficile trovare i piani di costruzione in rete poiché il sito di Duane Strosaker da anni è down, spero di non fare un torto a nessuno se pubblico qui i piani originali del Mini Benny e anche quelli del mio Mini Benny + (375x56 cm).

Buona costruzione.

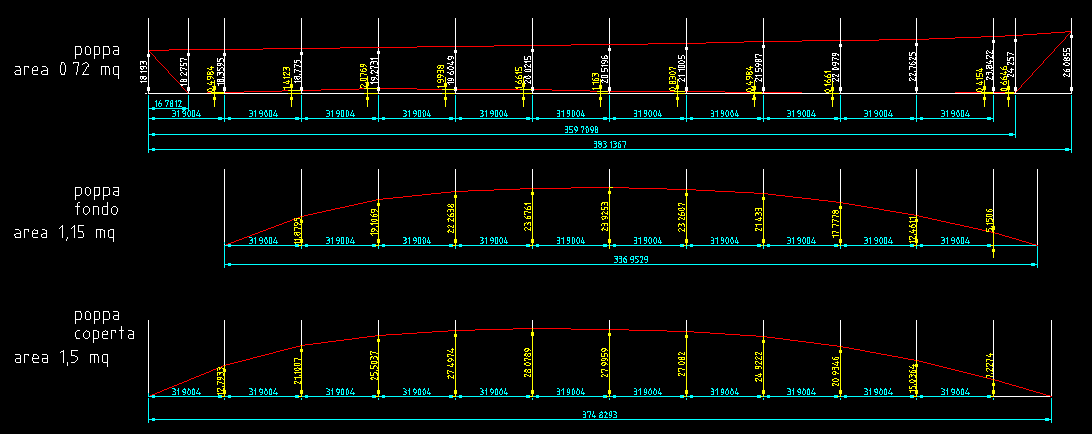

Mini Benny originale (360 cm)


NB: Il pozzetto è lungo 82 cm e il labbro posteriore deve trovarsi a 120,65 cm dalla poppa.

Mini Benny + (375 cm)


NB: Il pozzetto è lungo 82 cm e il labbro posteriore deve trovarsi a 126,50 cm dalla poppa.


3 X 2019

Ha inizio una nuova costruzione (anzi due).
Insieme ad un amico si è deciso di costruire due Mini Benny (leggermente modificati) in compensato cucito.
Il Miny Benny (MB) è un piccolo scafo dal fondo piatto disegnato e costruito da Duane Strosaker (il padre dei kayak da mare Point Bennett), è lungo 360 centimetri per 54 di larghezza; il progettista lo definisce mini kayak da mare con scafo planante piatto polivalente: adatto al turismo, al camping, al gioco tra i giardini rocciosi e al surf.
Il MB non è adatto a persone corpulente ed io sono un po' al limite rispetto al peso indicato da Duane: 180 libbre (81 chili).
Per questo motivo ho deciso di scalarlo, aggiungendo qualche centimetro; il mio MB sarà un MB+, ovverosia 375 per 56 centimetri.

Lofting
Dopo aver ritagliato le strisce di compensato, sono stai riportati i primi punti guida per tracciare le curve delle fiancate, è un lavoro piacevolmente lento che richiede solo un po' di attenzione e di precisione.

11 X 2019

Piccola variazione dei piani: un MB sarà lungo 375 cm e l'altro sarà ulteriormente "stirato" fino a raggiungere i 395.
Giuntati i fianchi dei due kayak.


12 X 2019

Prime linee.


18 XI 2019

Nei ritagli di tempo i ritagli dei pannelli. Sega giapponese lungo le linee tracciate usando chiodi e un listello di legno flessibile. Abbiamo preferito usare la sega a mano piuttosto che l'alternativo che tende un po' a scheggiare il compensato.
I tre fogli sono ormai cuciti con filo di rame e la struttura, nella sua semplicità, appare gradevole e ben con linee ben avviate.



20 V 2020

Ho riaperto il cantiere e ho fatto alcuni progressi, cordolato fondo e fianchi, resinato interno ed esterno, messo paratie stagne e lasciato delle traverse a poppa e prua.


12 VIII 2020

Il "guscio" è chiuso e il pozzetto ritagliato.





3 IX 2020

Labbro del pozzetto pirografato e in posizione.


1 XI 2020

Kayak e figlia in acqua
